Система распределенного ввода/вывода Modicon EDGE I/O NTS

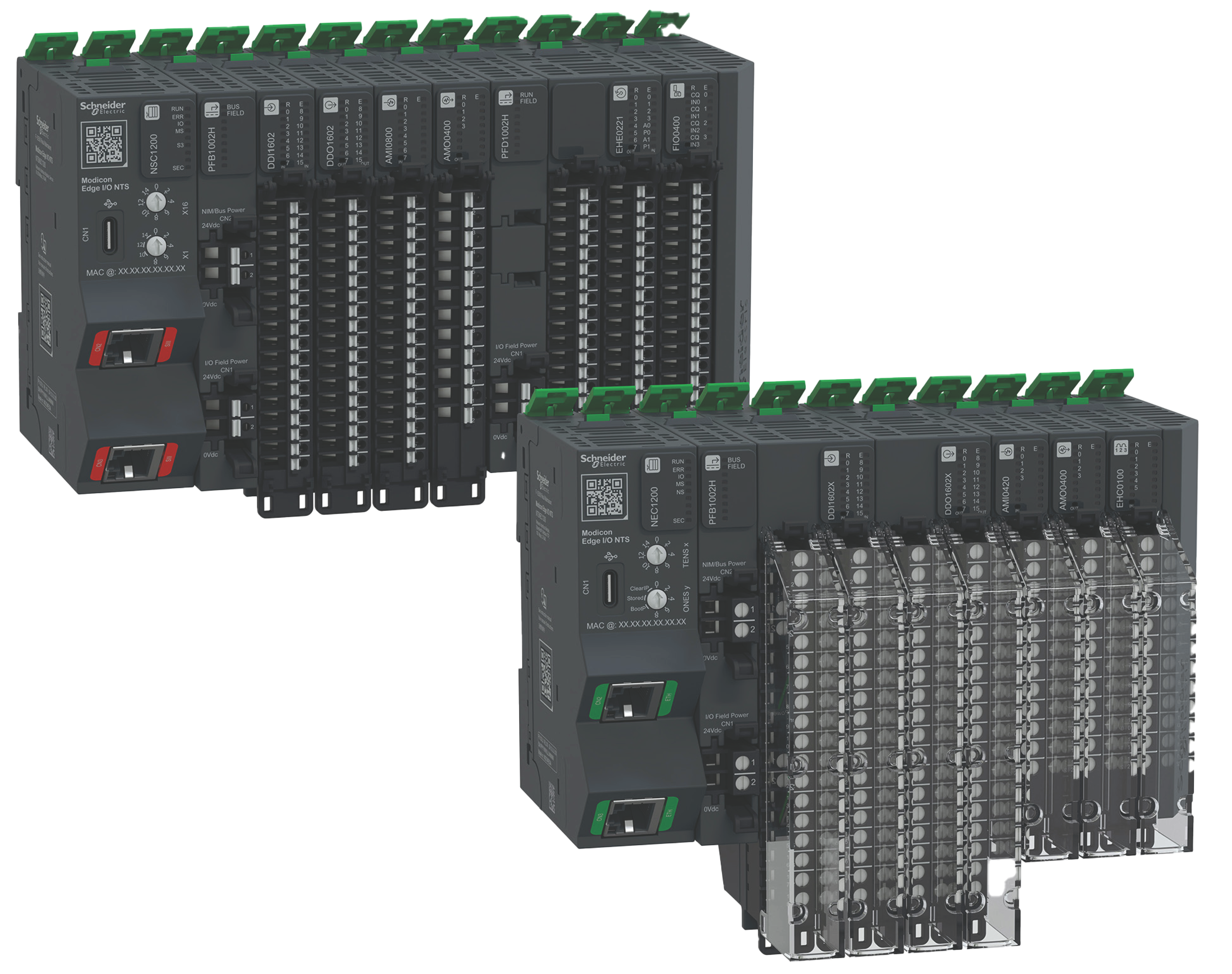

Modicon Edge I/O NTS – это надежная система распреденного ввода/вывода с широким выбором модулей.

Edge I/O NTS обеспечивает максимальную гибкость для удовлетворения простых и требовательных задач с помощью единой системы ввода/вывода.

Используя открытые IP протоколы, Edge I/O NTS встраивает новые технологии для обеспечения наилучшей производительности, доступности и кибербезопасности.

Модули ввода/вывода

Система ввода/вывода Edge I/O NTS поддерживает более 100 модулей ввода/вывода, среди которых:

• Модули дискретных сигналов с разными типами питания на входах и выходах – 12…24VDC/24…230VAC.
• Модули аналоговых сигналов с поддержкой сигналов по току, напряжению и температуре. Все аналоговые модули имеют разрядность 16 бит.
• Счетные модули с частотой подсчета до 250кГц.
• Коммуникационные модули Field Device Master, поддерживающие интерфейсы Modbus RTU, CANopen и IO-Link.
• Модули безопасности для использования с устройствами безопасности.

Конструкция

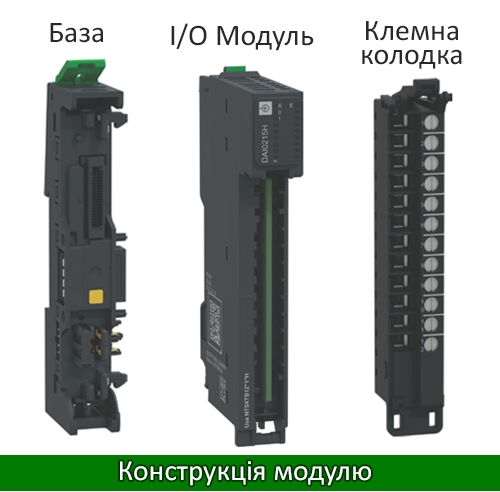

Модуль Edge I/O NTS состоит из трех частей – базы, I/O модуля и клеммной колодки:

Такая конструкция дает ряд преимуществ, среди которых:

• Возможность горячей замены модулей без остановки работы всей системы.
• База не содержит активную электрическую составляющую, что значительно снижает риск выхода из строя всей системы при выходе из строя одного модуля.
• Возможность снятия клемм и переподключения устройств без обесточивания оборудования.

Структура модульной системы

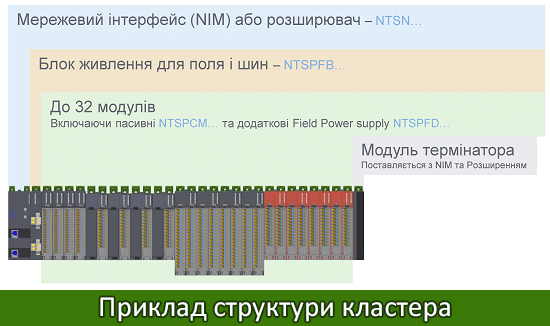

Структура системы ввода/вывода Edge I/O NTS базируется на кластерах. Один кластер состоит из:

• Сетевого Ethernet модуля или расширителя шины
• Блока питания
• Набора модулей ввода/вывода
• Модуля терминатора

На 1 кластер может быть установлено до 32 модулей ввода/вывода.

Кластеры могут объединяться в острова, которые соединяются по внутренней I/O шине. 1 остров может включать в себя до 25 кластеров. При этом дистанция между двумя кластерами должна быть не больше 100 метров.

Интеграция в линейку ПЛК М340 и М580

Система ввода/вывода Edge I/O NTS оптимизирована для работы со старшими линейками ПЛК Modicon M340 и M580 в режиме передачи данных DIO (Distributed Input Output).

Преимущества использования Edge I/O NTS с ПЛК Modicon M340/M580:

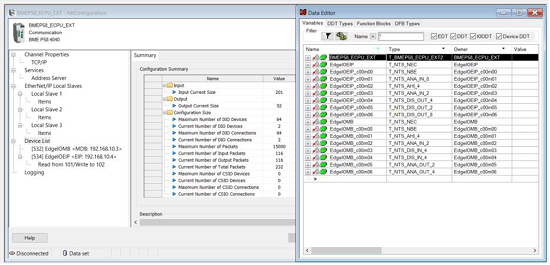

• Удобная интеграция в ПО Control Expert с помощью специальных библиотек DTM

• Количество островов Edge I/O NTS, которые можно подключить к ПЛК, зависит от мощности процессора и может достигать нескольких сотен островов
• При работе с процессорами с горячим резервированием (M580 Hot Standby) система Edge I/O NTS синхронизируется с циклом опроса процессора, за счет чего происходит безударное переключение модулей на второй процессор
• Возможность соединения островов Edge I/O NTS в кольцо RSTP

Также архитектура Edge I/O NTS поддерживается линейками ПЛК Modicon M241, M251 и M262.

Надежность

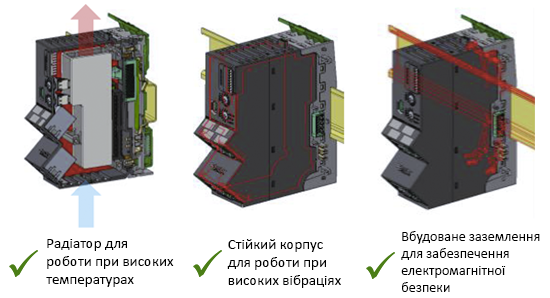

Ряд модулей с повышенной защитой могут работать в средах в условиях:

• Повышенной коррозионности
• Температуре от -40 до +70 градусов С
• Уровнем вибрации до 2 g
