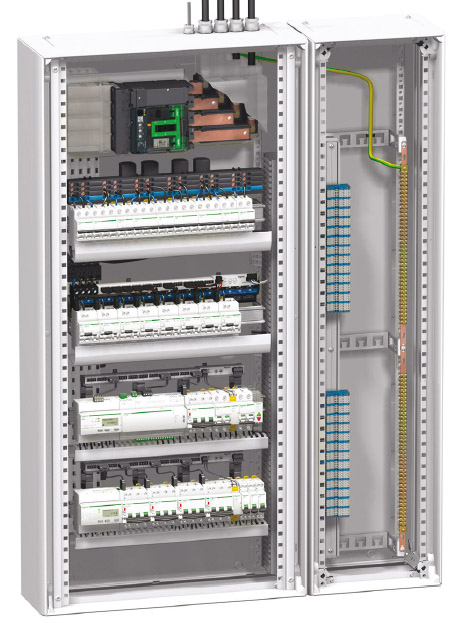

Распределительные шкафы PrismaSeT G

PrismaSeT G - это простые функциональные системы для распределительных щитов на токи до 630 A.

PrismaSeT G Active - это щиты с возможностью подключения к web-облаку.

С помощью PrismaSeT G можно создавать безопасные распределительные щиты, на 100 % состоящие из продукции Schneider Electric:

• все компоненты (коммутационная аппаратура, распределительные блоки) полностью совместимы между собой;
• все конфигурации щитов прошли испытания.

Функциональная система PrismaSeT позволяет создавать распределительные щиты любого типа на токи до 630 А для использования на промышленных и непроизводственных объектах.
Концепция распределительного щита очень проста:
Функциональная структура устройств распределения состоит из навесных или напольных шкафов.
Система распределения тока состоит из блоков распределения и вертикальных силовых шин.
Функциональные блоки выполнены в виде модулей, рационально размещаемых в шкафу один над другим.

Электрические характеристики
Компоненты PrismaSeT соответствуют стандартам МЭК 61439-1 и 2, и обладают следующими электрическими характеристиками:

• номинальное напряжение изоляции главных силовых шин, расположенных сзади шкафа: 1000 В;
• номинальный рабочий ток Ie (40 °C): 630 A;
• максимальный ток короткого замыкания: 53 кA;
• допустимый сквозной ток короткого замыкания: 25 кА / 1 с;
• частота: 50/60 Гц.
