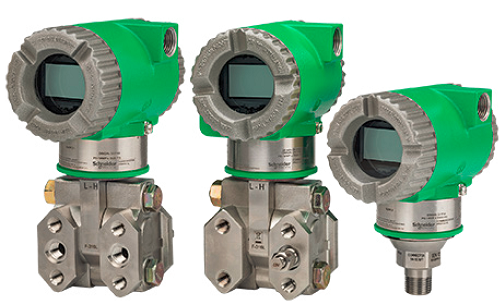

Преобразователи давления

Семейство преобразователей давления EcoStruxure Process Instrumentation (FoxBoro) охватывает широкий диапазон решений для измерения давления, включая измерение избыточного, абсолютного и дифференциального давления. Благодаря технологии FoxCal (возможность сохранения в преобразователе ряда калибровочных кривых), точность измерения преобразователей Process Instrumentation достигает 0,025%.

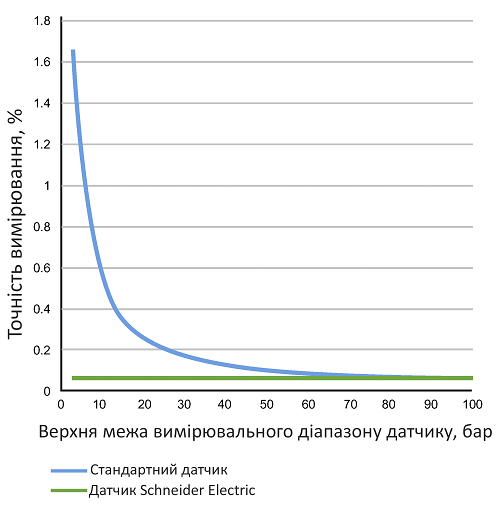

Технология FoxCal

В отличие от стандартных преобразователей давления, преобразователи Process Instrumentation используют инновационную технологию FoxCal, которая обеспечивает хранение в одном преобразователе 11 калибровочных кривых. Соответственно, преобразователь давления способен автоматически переходить к оптимальной кривой, на основе измеряемого в данный момент диапазона давлений. Это значительно упрощает выбор диапазона измерений преобразователя.

Упрощенная интеграция в систему

Преобразователи давления Process Instrumentation имеют такие возможности передачи информации, как:

• Аналоговый виход HART/4..20 мА
• Аналоговый виход 1..5 V (версія с низким энергопотреблением)
• Коммуникационный протокол Modbus
• Коммуникационный  протокол FOUNDATION Fieldbus

Варианты уплотнения

Преобразователи давления, в зависимости от исполнения, имеют разные типы уплотнения. Благодаря возможности уплотнения обеспечивается изоляция сенсора и электрической системы преобразователя от технологического процесса. Уплотнитель может быть установлен непосредственно на датчике или подключен с помощью капиллярной трубки.

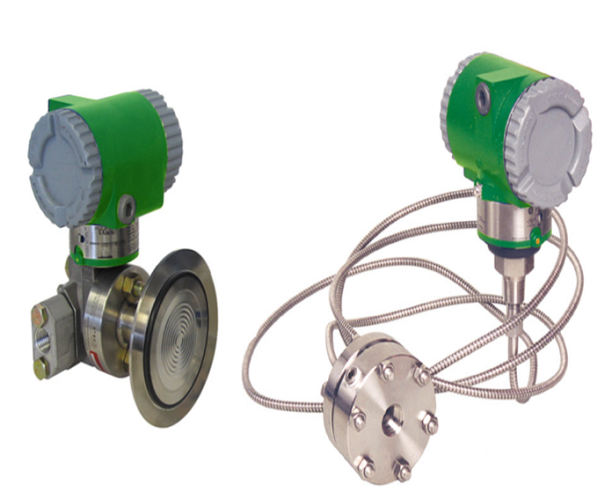

Примеры уплотнительных элементов датчиков

Ущільнення дозволяють вимірювати тиск:

• в процессах с большими температурными диапазонами (от –70°C до 340°C);
• в коррозионных процессах, которые могут повредить датчик;;
• в вязких процессах, которые могут засорить датчик и вывести его из строя;
• в процессах, обладающих способностью замерзать или затвердевать.

Широкий диапазон классификации взрывобезопасности

Преобразователи давления Process Instrumentation, в зависимости от линейки и модели устройства, имеют большой объем сертификатов взрывобезопасности, таких как ATEX, CSA, IECEx, FM и т.д. Для облегчения выбора преобразователи могут иметь несколько сертификатов для одного устройства. Также существует возможность выбора датчика с определенным цветом корпуса - для быстрой идентификации датчиков, предназначенных для цепей с взрывобезопасностью.

Преобразователи давления Schneider Electric представлены тремя сериями датчиков:
