EcoStruxure Machine Expert

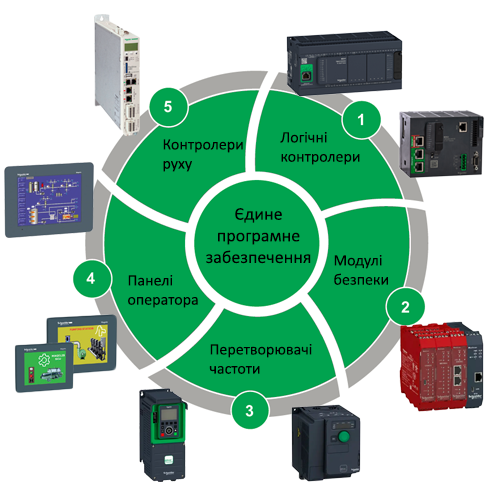

EcoStruxure Machine Expert – єдине програмне середовище для конфігурації таких ПЛК Modicon, як:

• M241
• M251
• M262
• Панель-контролери HMISCU
• А також супутні модулі розширення вводу/виводу TM2, TM3, TM4 та TM5.

Окрім базового функціоналу середовище розробки виконує комплекс задач, таких як конфігурування ряду панелей оператора Harmony за допомогою вбудованого ПЗ Vijeo Designer, містить готові DTM бібліотеки для налаштування обладнання, має можливість розробки візуалізації тех. процесу, тощо.

Мови програмування

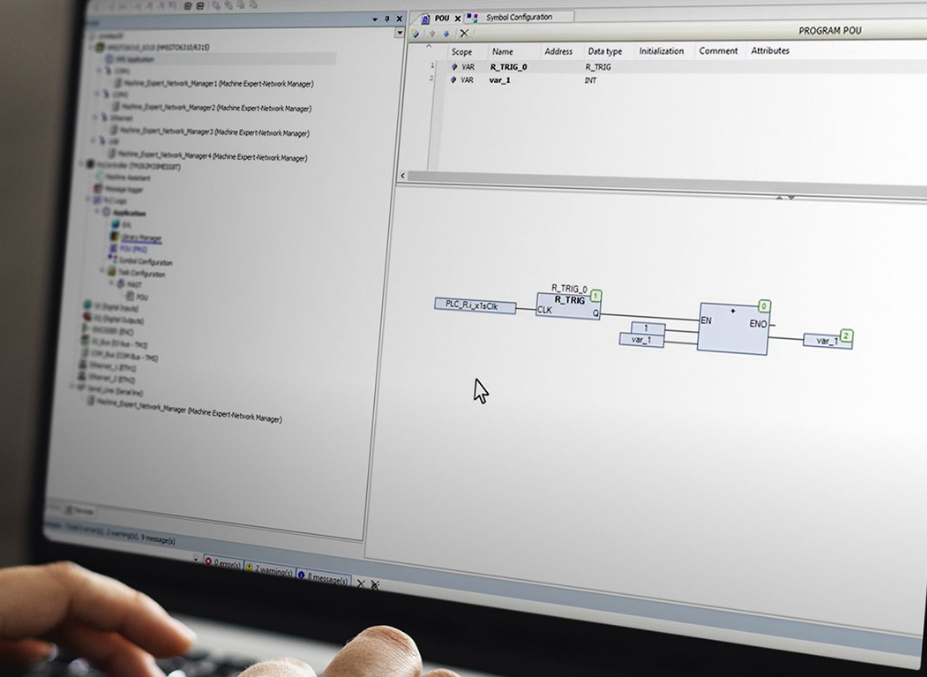

Machine Expert включає в себе 5 мов програмування у відповідності до стандарту IEC 61131-3:

• FBD (функціональні блокові діаграми)
• LD (мова релейної логіки)
• ST (структурований текст, синтаксис на базі Pascal)
• SFC (послідовні функціональні схеми)
• IL (список інструкцій, синтаксис на базі Assembler)

Vijeo Designer

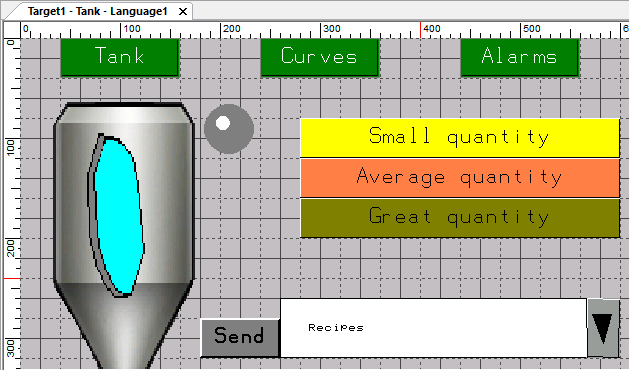

У склад Machine Expert входить окреме ПЗ Vijeo Designer – інструмент для конфігурування панелей оператора Harmony, таких як:

• HMIGK
• HMIGTO
• HMIGTU/GTUX
• HMISTU
• XBTGH
• А також ряду промислових комп’ютерів виробництва Schneider Electric

Змінні, створені у проєкті Machine Expert, легко імпортуються у вбудований Vijeo Designer, завдяки чому час створення проєкту та ввід в експлуатацію обладнання значно зменшується.

Веб-візуалізація

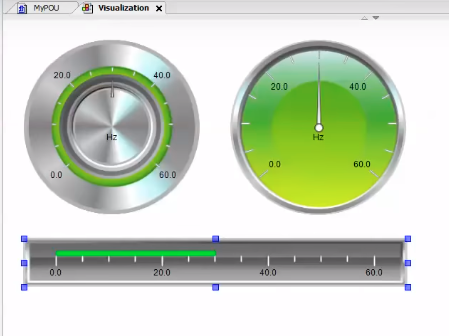

Machine Expert включає в себе інструмент для створення візуалізації технологічного процесу для відлагодження проєкту, або для створення людино-машинного інтерфейсу у якості простої SCADA системи.

DTM бібліотеки та вбудовані функціональні блоки

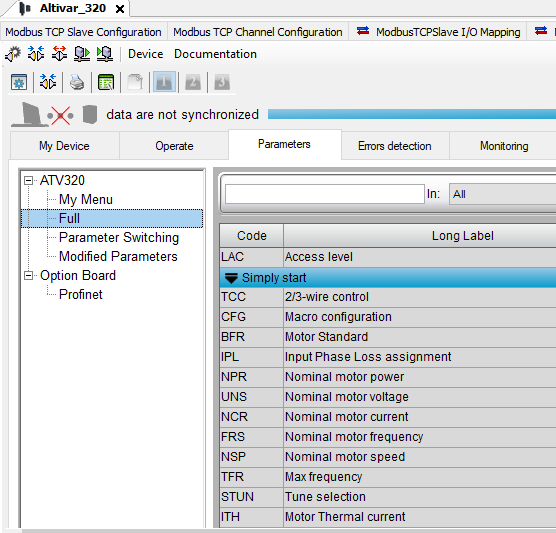

Machine Expert містить ряд вбудованих DTM бібліотек для швидкого налаштування та вводу в експлуатацію обладнання Schneider Electric, під’єднаного до ПЛК Modicon за інтерфейсом Ethernet. Зокрема Machine Expert має готові функціональні блоки для керування перетворювачами частоти Altivar, а також вбудоване у DTM ПЗ SoMove, яке дозволяє налаштувати перетворювач без встановлення додаткового ПЗ:

Окрім цього Machine Expert надає користувачу великий набір вбудованих бібліотек для підйомно-транспортного, пакувального і насосного обладнання.
