Harmony XBR

Бездротові кнопки XBR — оптимальне рішення для керування технічним процесом за допомогою бездротової технології передачі інформації Zigbee в діапазоні 2.4 ГГц.

Дане рішення дозволяє значно скоротити об’єм кабелю, звільнити місце навколо машини чи процесу, та дає можливість вільно переміщати блок керування процесом.

Система бездротового зв’язку Harmony складається з двох основних частин:

• Передавач

Блок контакт, який передає сигнал на шлюз (приймач) при натисканні кнопки. Контакти не потребують додаткового живлення – енергія генерується за допомогою п’єзо елементу. Існує 2 типи передавачів:

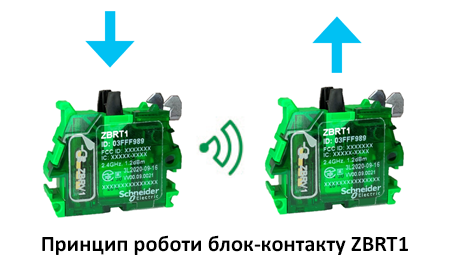

ZBRT1 – блок-контакт, який передає один імпульс при натисканні кнопки:

ZBRT2 – блок- контакт, який передає один імпульс при натисканні кнопки, та другий імпульс при відтисканні кнопки.

Дані блок-контакти цілком сумісні зі стандартними головками та монтажними основами Harmony XB4 та XB5.

• Приймач

Пристрій, який приймає та обробляє імпульси, які надійшли з передавачів. Існує 2 типи приймачів:

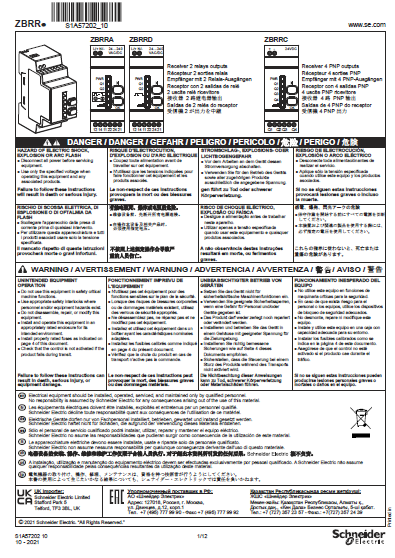

ZBRR – приймачі з вбудованими дискретними виходами (транзисторними або релейними). Дана лінійка приймачів налаштовується за допомогою кнопок на лицевій стороні модулю.

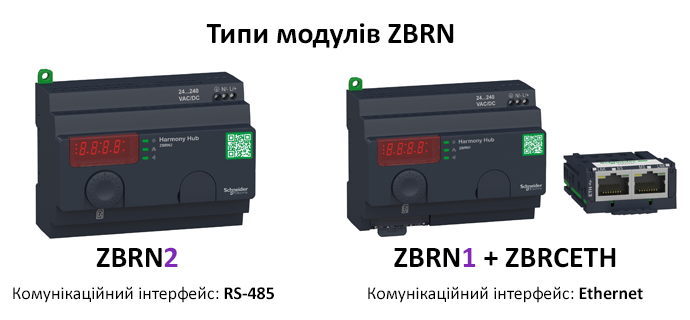

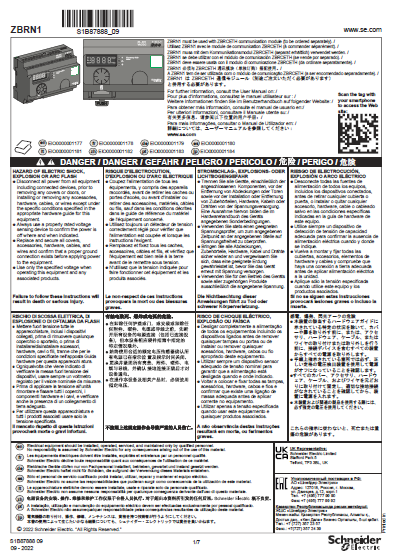

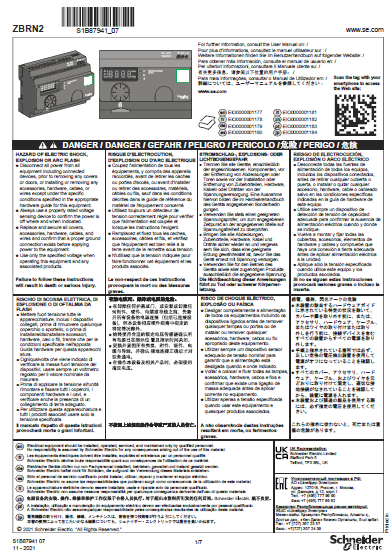

ZBRN – Приймачі з вбудованими комунікаційними інтерфейсами (Ethernet TCP або RS-485 RTU відповідно). Дані приймачі налаштовуються за допомогою перемикача та 7-сегментного дисплею, або за допомогою ПЗ Machine Expert, Control Expert, або будь-якого іншого ПЗ, яке підтримує DTM бібліотеки.

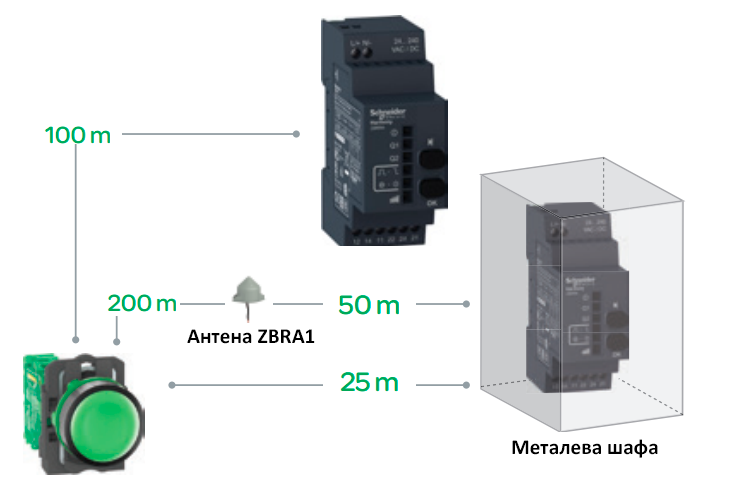

Максимальна можлива відстань між передавачем та приймачем складає:

• При відсутності наявних перешкод та об'єктів між приймачем та передавачем: 100 метрів.
• Якщо приймач встановлений у металевій шафі: 25 метрів
• При використанні антени ZBRA1, якщо приймач встановлений у металевій шафі: до 250 метрів

Додаткові особливості та переваги бездротової системи XBR:

• Максимальна кількіcть передавачів ZBRT, які можуть працювати з одним приймачем: 32 з шлюзами ZBRR, та 60 з шлюзами ZBRN.

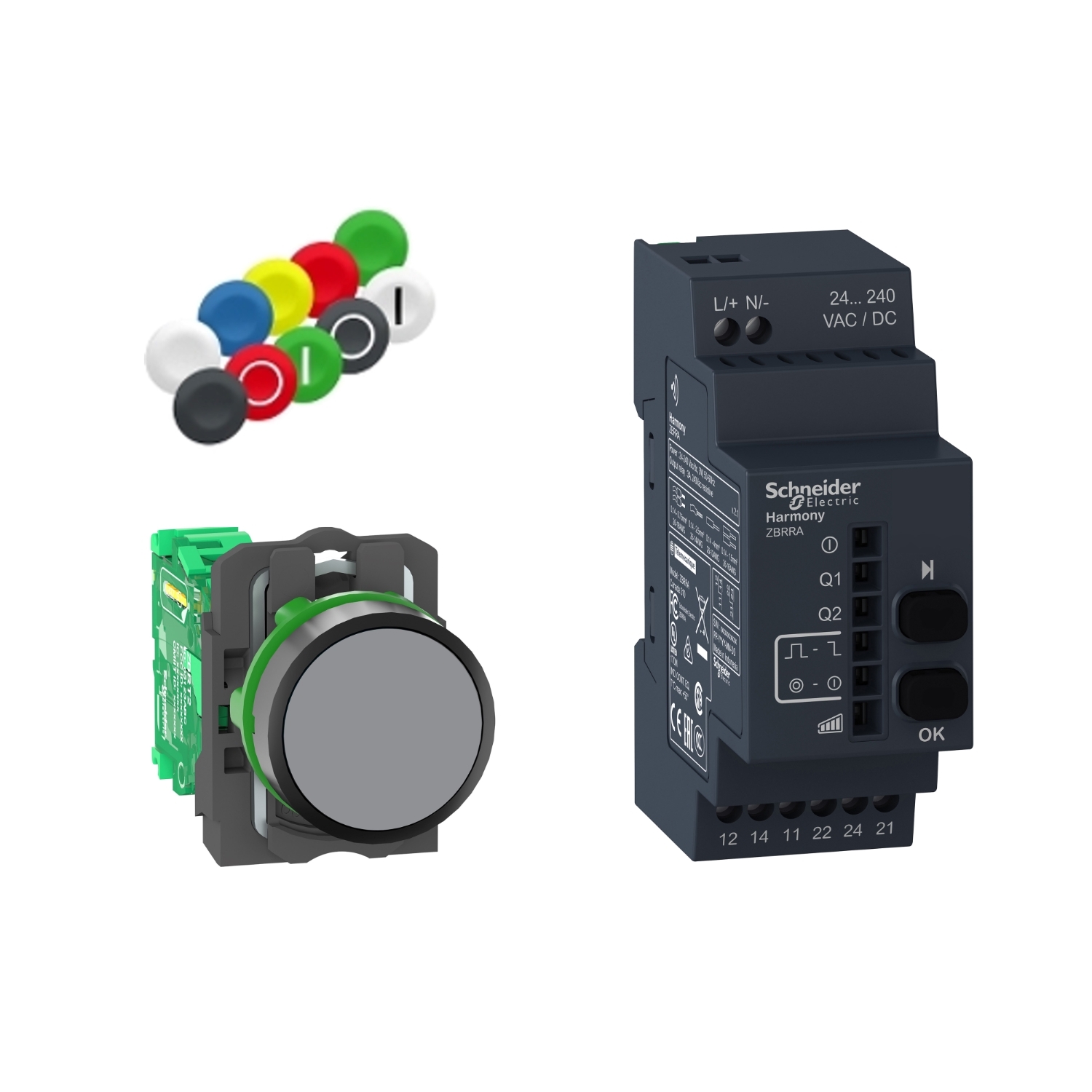

• Існує можливість замовлення готових комплектів, в які входять модулі ZBRR та кнопки з блок-контактами ZBRT.

• Програмне забезпечення Machine Expert містить вбудовану бібліотеку для роботи з модулем ZBRN1 для швидкого налаштування та вводу в експлуатацію обладнання.
