Altivar 6000

Перетворювач частоти Altivar 6000 призначений для керування трифазними асинхронними і синхронними двигунами з номінальною напругою від 2,4 до 13,8 кВ.

Компактність

• Завдяки розміщенню перетворювача частоти в одній шафі, його габаритні розміри на 30% менше в порівнянні зі стандартною компонуванням перетворювачів частоти середньої напруги.
• Перетворювач частоти одностороннього обслуговування, що дозволяє встановлювати його впритул до конструкцій і значно полегшує доступ до секції управління, трансформатору і інверторним осередкам

Зниження витрат на впровадження і експлуатацію

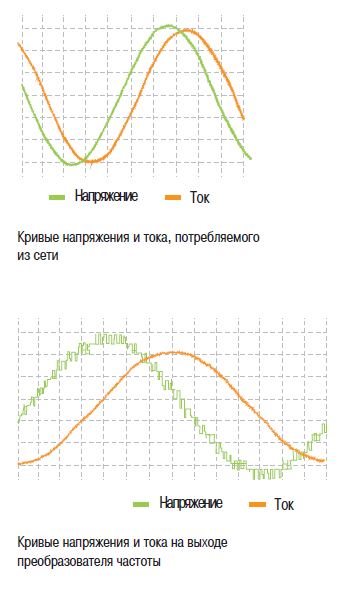

• Багаторівнева технологія дозволяє отримати практично синусоїдальну криву струму і забезпечити THDI < 2%, що задовольняє вимогам міжнародних стандартів.
• Якість напруги на виході перетворювача частоти дозволяє управляти двигунами, які не мають спеціального виконання і посиленої ізоляції.
• Гранично допустима довжина кабелю між перетворювачем і двигуном - 2000 м.
• Відсутні спеціальні вимоги до кабелю між перетворювачем і двигуном.
• Завдяки низькому du / dt і малому кроці формування кривої напруги збільшується термін служби двигунів

Технологія перетворювача частоти
</ span >

Використання дворівневих осередків для побудови багаторівневого інвертора напруги значно спрощує розуміння принципів роботи перетворювача частоти середньої напруги і, в кінцевому підсумку, економить кошти на обслуговування обладнання, оскільки експлуатаційного персоналу легко вивчити Altivar 6000.

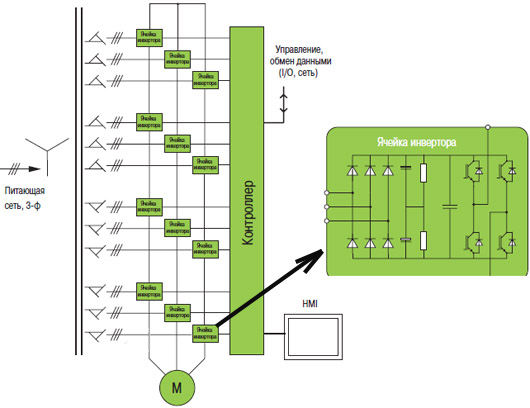

Основним компонентом перетворювача частоти Altivar 6000 є осередок інвертора, що представляє собою однофазний дворівневий інвертор напруги, який отримує живлення від однієї з вторинних обмоток багатообмотувальних силового трансформатора. Напруга вторинної обмотки трансформатора - 700 В.

Величезна перевага багаторівневої топології полягає в використанні в якості перемикаючих елементів сучасних низьковольтних електронних компонентів. Крива вихідної напруги формується послідовним з'єднанням дворівневих
інверторних осередків. Кількість використовуваних осередків визначається необхідною напругою на виході перетворювача частоти. Велика кількість осередків забезпечує маленький „крок“ результуючої кривої напруги, і, як наслідок, відсутність негативного впливу на обмотки двигуна. Зсув вторинних обмоток трансформатора дозволяє отримати еквівалент многопульсной схеми випрямлення і синусоїдальну криву струму, споживаного з мережі.

Переваги

• Проста і зрозуміла архітектура перетворювача частоти дозволяє економити кошти на навчання обслуговуючого персоналу і при проведенні обслуговування.
• Потрібно мінімальну кількість запасних частин, оскільки всі інверторні осередку перетворювача частоти абсолютно ідентичні.

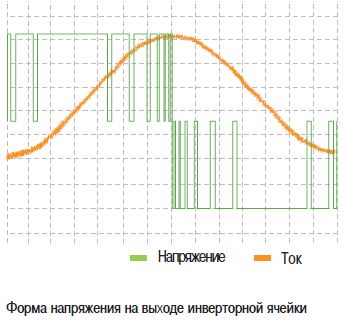

• Крива напруги на виході перетворювача частоти виключає негативний вплив на обмотки електродвигуна завдяки малому “кроці” напруги кожної инверторной осередки.
