Masterpact NT і NW Автоматичні вимикачі до 6300 А

Masterpact є всесвітньо відомим вимикачем на великі струми.

Всі розробники переймають його головні технологічні інновації:

• принцип розриву і гасіння дуги;
• модульний принцип конструкції з використанням композитних матеріалів.

До основних характеристик « силових » апаратів   – можливості вкочування і викочування, забезпечення класичних принципів селективності захистів і зручності обслуговування – додані функції вимірювань і передачі даних. При цьому розміри апаратів зменшилися до оптимальних.

Розроблені на основі передових технологій вимикачі Masterpact NT і NW мають високі технічні характеристики і надійні в роботі. Простота монтажу та введення в експлуатацію, здатність вступати в діалог з ненавчених користувачем на інтуїтивному рівні, відповідність вимогам охорони навколишнього середовища – все це забезпечує відповідність цих апаратів вимогам сьогоднішнього дня, пояснює їх затребуваність і популярність.

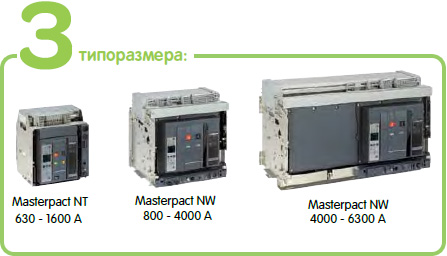

3 розміру, 2 сімейства

Серії апаратів Masterpact включають в себе два сімейства:

• Masterpact NT: має найменший в світі розмір серед « силових » автоматичних вимикачів на струми 630 - 1600 А;
• Masterpact NW: пропонується двох розмірів: один на струми 800 - 4000 А, інший на струми 4000 - 6300 А.

5 варіантів

• N1 : автоматичний вимикач для стандартного застосування в мережах з невисоким рівнем розрахункових струмів короткого замикання.
• Н1 : вимикач для промислових об'єктів з підвищеним рівнем струмів короткого замикання. Може застосовуватися в електроустановках з двома паралельно включеними трансформаторами.
• H2 : автоматичний вимикач з високою відключає здатністю для важкої промисловості, де є небезпека виникнення дуже великих струмів короткого замикання.
• Н3 : вимикач для експлуатації в якості вступного апарату в установках особливої ​​важливості, де високий рівень відключає здібності повинен поєднуватися з високим порогом забезпечення селективності.
• L1 : струмообмежувальним вимикач, що поєднує високу струмообмежувального здатність з найвищим порогом селективності (до 37 кА) для апаратів даного типу. Призначений для захисту кабельних ліній, що відходять. Може також бути застосований в електроустановці з обмеженою електродинамічної стійкістю до коротких замикань, якщо в процесі експлуатації можливе збільшення потужності мережі живлення (або заміна трансформатора на більш потужний).
